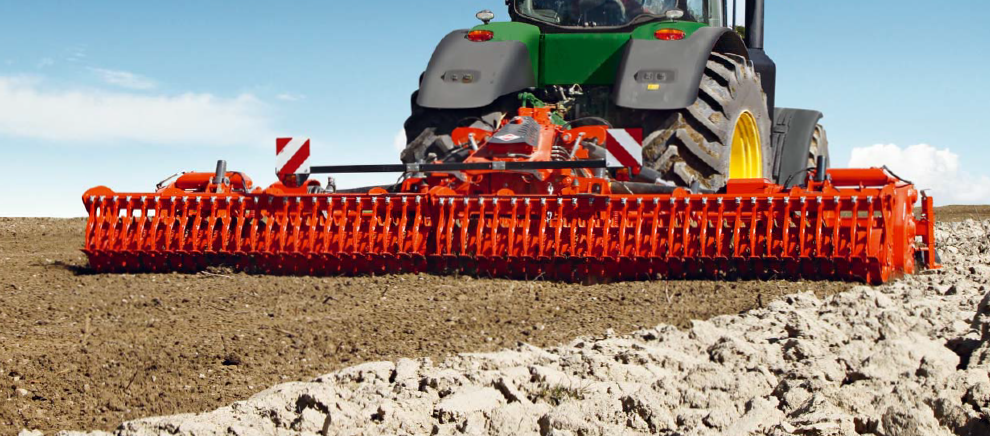

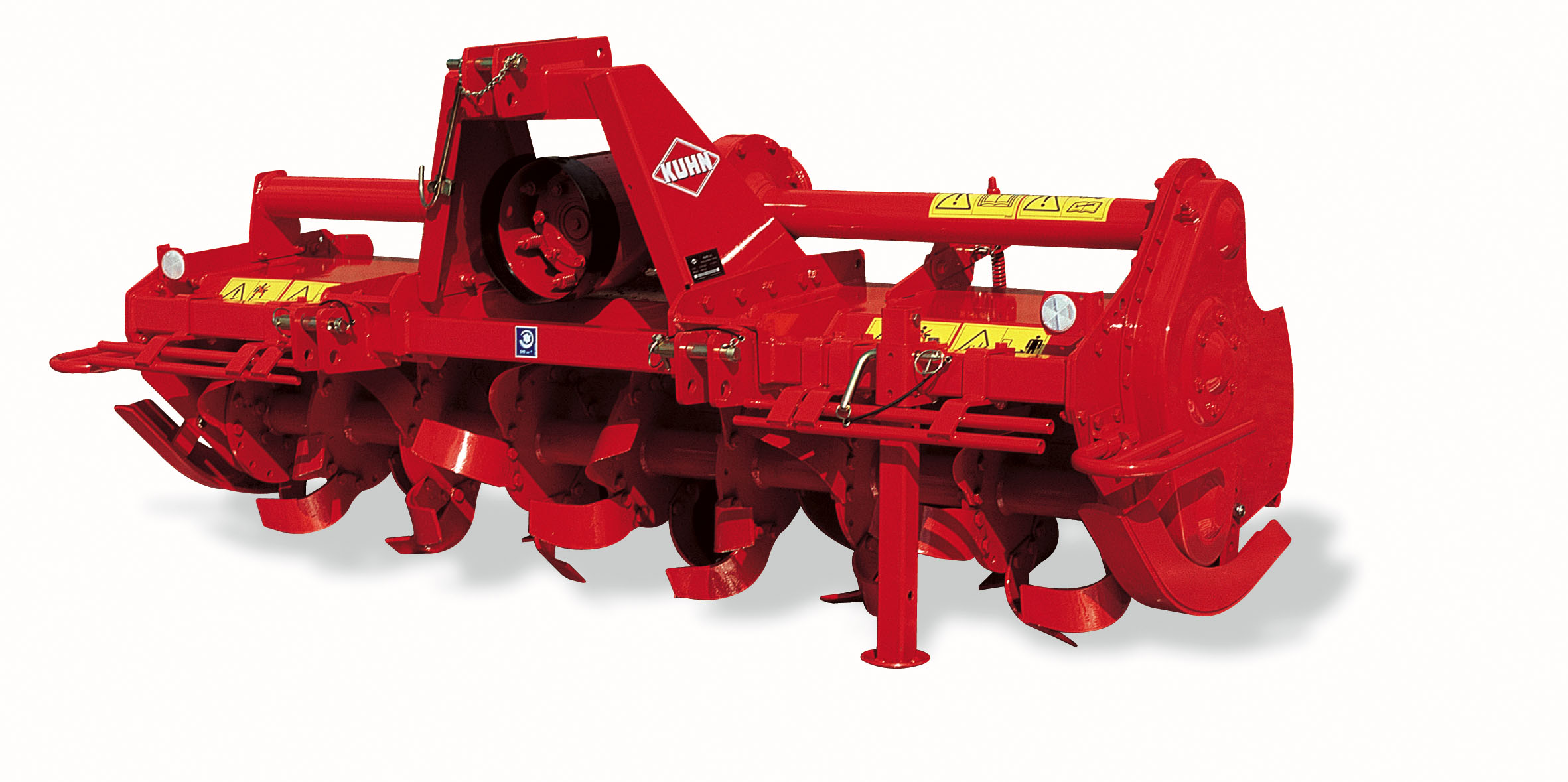

Rotačné kypriče – EL
Rotačné kypriče s horizontálnou osou rotácie
- Nesené stroje na intenzívne kyprenie pôdy
- Možnosť použitia individuálne alebo v kombinácii so sejačkou
- Univerzálne využitie
- Pevné alebo sklopné verzie
- Pracovný záber od 1 do 6 m
- Vhodné pre traktory od 20 do 400 hp
-
Spoľahlivá závesná konzola
Závesná konzola je navrhnutá pre maximálnu pevnosť, spoľahlivosť a spokojnosť zákazníkov.
Modely EL 62, 82 a 92 sú charakteristické veľkým rámom s vysokou pevnosťou a odolnosťou voči mechanickému namáhaniu a rázom. Výstuha, ktorá je integrovaná v prednej časti rámu, zvyšuje jeho robustnosť a umožňuje pripojenie ďalšieho vybavenia.
-
Pohon rotora
Hospodárnosť, robustnosť a úspora nákladov vďaka nízkym nárokom na údržbu. To sú najdôležitejšie požiadavky na pohon rotora pôdnych kypričov.
EL 43/53: Dlhá životnosť – Rotor je poháňaný reťazovým prevodom. Hnací mechanizmus je chránený krytom. Reťaz s automatickým napínaním s vysokou odolnosťou. Reťaz je uložená v olejovom kúpeli.
EL 62/82/92: Výkonný hnací mechanizmus – Na väčších modeloch EL je rotor poháňaný kalenými kovanými ozubenými kolesami, ktoré sú uložené na kužeľových alebo dvojradových valčekových ložiskách. Ozubené kolesá sú uložené v olejovom kúpeli. HEAVY-DUTY tesnenie. Prevodová skriňa je zabezpečená kovovým tesnením pre vyššiu odolnosť voči netesnostiam a kontaminácii hlinou.
-
Centrálna prevodovka
EL 43/53: Menšie uhly pre dlhšiu životnosť – Hlavná prevodovka je na menších modeloch pripevnená na hlavnom ráme kypriča. Prevodové kolesá sú uložené v olejovom kúpeli a sú vyrobené z kalenej kovanej ocele. Prevodovku možno vyosiť spoločne s trojbodovou závesovou konzolou. Hnací mechanizmus je v základnej výbave istený trecou spojkou.
EL 62/82/92: Univerzálne stroje – Centrálna prevodovka je umiestnená viac vzadu kvôli zníženiu uhla kĺbového hriadeľa. Trecia spojka je na týchto modeloch v základnej výbave. Novinkou je prevodovka Duplex, ktorá ponúka pri modeli EL 92 v základnej výbave dve rýchlosti. Pri modeli EL 62 je táto prevodovka ako opcia. Zmenu rýchlosti otáčok dosiahneme výmenou ozubených kolies.
-
Rôzne typy rotorov
CULTIROTOR – je vybavený zakrivenými nožmi (verzia “L” alebo “C”), práca je veľmi efektívna a zanecháva rovnomerne spracovaný povrch pôdy. Vďaka štyrom alebo šiestim nožom (v závislosti od modelu) na jednej prírube je pôda efektívne spracúvaná pri nízkej energetickej náročnosti. Nože sú k prírube pripevnené systémom, ktorý rozloží zaťaženie po celej dĺžke rotora pre zvýšenú odolnosť v tvrdých a kamenistých podmienkach.
CULTITILLER – rovné hroty pre maximálny kypriaci efekt. Uloženie hrotov na rotore zabezpečuje nadvihovanie pôdy a narezanie rastlinných zvyškov. Striedavé uloženie šikmých hrotov vľavo a vpravo má za následok veľmi dobrý kypriaci efekt.
CULTIPLOW – Zvýšený počet hrotov pre maximálne drobenie. Vysoký počet hrotov na rotore a ich uloženie zabezpečuje maximálne drobenie pôdy a hrúd, bez rizika ich nahromadenia a upchávania. Striedavé uloženie šikmých hrotov vľavo a vpravo má za následok veľmi dobrý kypriaci efekt ako pri rotore CULTITILLER .
-
Bočný posuv
Bočný posuv umožňuje rotačným kypričom, ktoré sú užšie ako traktor, spracovávať pôdu za pravým kolesom traktora. Posuv je vykonávaný jednoducho ručne posunutím závesu na ráme stroja.
-

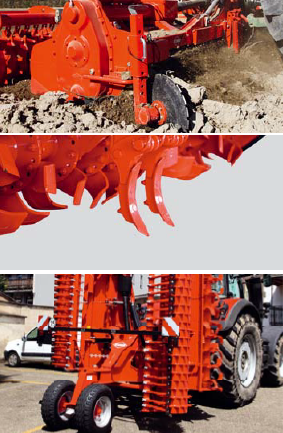

Doplnková výbava
Pre zabezpečenie univerzálneho vyžitia týchto strojov, zároveň zabezpečenie pripojenia so všetkými typmi traktorov je možné objednať nasledovné príslušenstvá:
- Utužovacie valce (od radu 92) – packliner, steelliner a maxi packer valec
- Zadné gumené a predné kovové oporné kolesá
- Podvozok na presun – pre sklopné modely
- Bočný deliaci disk
- Kyprič stôp kolies traktora
Technická špecifikácia - Rotovátory EL
EL 22 | EL 43 | EL 53 | EL 62 | EL 82 | |
|---|---|---|---|---|---|
| Modely | 120 - 150 | 105 - 130 - 150 - 190 | 100 - 130 - 155 - 190 | 120 - 130 - 155 - 165 - 180 - 210 | 130 - 155 - 180 - 205 |
| Pracovný záber, m | 1,26 - 1,47 | 1,07 - 1,27 - 1,48 - 1,89 | 0,97 - 1,27 - 1,52 - 1,88 | 1,20 - 1,30 - 1,55 - 1,65 - 1,80 - 2,10 | 1,30 - 1,55 - 1,80 - 2,05 |
| Celková šírka, m | 1,64 - 1,85 | 1,21 - 1,41 - 1,62 - 2,02 | 1,12 - 1,42 - 1,67 - 2,03 | 1,35 - 1,45 - 1,70 - 1,81 - 1,94 - 2,27 | 1,67 - 1,92 - 2,17 - 2,50 |
| Maximálny povolený výkon, kW/hp | 19/25 | 29/40 | 37/50 | 48/65 | 63/85 |
| Pohon rotora | reťazou | reťazou | reťazou | Ozubenými kolesami | Ozubenými kolesami |
| Otáčky vývodového hriadeľa, ot/min. | 540 | 540 | 540 | 540 | 540 |
| Otáčky rotora, ot/min. | 241 | 211 | 244 | 224 | 212 |
| Priemer rotora, mm | 390 | 390 | 430 | 450 | 525 |
| Typ nožov | C- nože | C- nože | C- nože | C- nože | C- nože |
| Hĺbka práce, cm | 5 až 12 | 5 až 15 | 5 až 15 | 5 až 18 | 5 až 23 |
| Nastavenie hĺbky práce | Plazmi | Plazmi - štandard, kolesami - opcia | Plazmi - štandard, kolesami - opcia | Plazmi - štandard, kolesami - opcia | Plazmi - štandard, kolesami - opcia |
| Pripojenie k traktoru | 3-bodové, kat. 0 a 1 | 3-bodové, kat. 1 | 3-bodové, kat. 1 | 3-bodové, kat. 1 a 2 | 3-bodové, kat. 1 a 2 |
Technická špecifikácia - Rotovátory EL
EL 92 | EL 122 | EL 162 | EL 282 | EL 402 R | |
|---|---|---|---|---|---|
| Modely | 180 - 205 - 230 | 250 - 280 -300 | 250 - 300 | 300 - 400 - 450 | 600 |
| Pracovný záber, m | 1,80 - 2,05 - 2,30 | 2,50 - 2,72 - 3,00 | 2,50 - 3,00 | 3,00 - 4,00 - 4,50 | 6,18 |
| Celková šírka, m | 2,17 - 2,50 - 2,76 | 2,77 - 2,99 - 3,25 | 2,77 - 3,25 | 3,39 - 4,42 - 4,86 | 6,54 |
| Maximálny povolený výkon, kW/hp | 74/100 | 92/125 | 121/165 | 121/165 | 294/400 |
| Pohon rotora | ozubenými kolesami | ozubenými kolesami | ozubenými kolesami | ozubenými kolesami | ozubenými kolesami |
| Otáčky vývodového hriadeľa, ot/min. | 540 | 540/750/1000 | 540/750/1000 | 750/1000 | 1000 |
| Duplex prevodovka | štandard | štandard | štandard | štandard | nie je k dispozícii |
| Typ/priemer rotora, mm | Cultirotor - 525 | Cultirotor - 525, Cultitiller - 520, Cultiplow - 540 | Cultirotor - 550, HD rotro - 590, Cultitiller - 570, Cultiplow - 570 | Cultirotor - 600, Cultitiller - 600 | 550 |
| Typ nožov | C - nože | C - nože, L- nože, rýchloupínacie | C - nože, L- nože | C - nože, L- nože | C - nože |
| Hĺbka práce, cm | 5 až 25 | 8 až 23 | 8 až 25 | 8 až 26 | 8 až 26 |
| Nastavenie hĺbky práce | Plazmi - štandard, kolesami , valcom - opcia | Valcom - štandard, kolesami , plazmi - opcia | Valcom - štandard, kolesami , plazmi - opcia | Valcom - štandard, kolesami - opcia | Valcom - štandard, |
| Pripojenie k traktoru | 3-bodové, kat. 1 a 2 | 3-bodové, kat. 2 | 3-bodové, kat. 2 a 3 | 3-bodové, kat. 3 a 4 | 3-bodové, kat. 3 a 4 |
