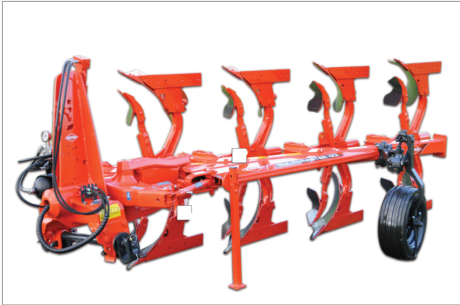

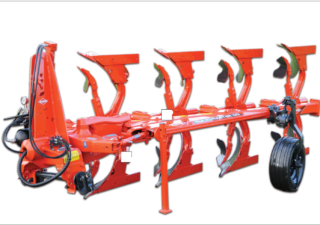

Nesené pluhy – Master 123
Pluhy
- Robustné pluhy s rámom 120 x 120 mm s trojuholníkovou výstuhou
- Nastavenie pracovného záberu: mechanické alebo hydraulické
- Istenie: nonstop hydraulické alebo skrutkou na ťah
- Počet orbových telies: 3, 4 ,5 a 6 ks
- Svetlá výška rámu: od 70 po 102 cm
- Vhodné pre traktory s výkonom do 180 hp
-
Istenie orbových telies pomocou trhacej skrutky
Ak sila pôsobiaca na špičku pluhu prekročí 3 000 kg, dôjde k odtrhnutiu trhacej skrutky o priemere Ø 16 mm. Tým sa zamedzí preťaženiu orbového telesa.
Na istiacu skrutku A pôsobí ťahová sila a vtom sa tento systém líši od ostatného systému istenia, kde na skrutku pôsobí strižná sila.
- V dôsledku ťahovej sily sa opora skrutky B pri používaní nikdy nezdeformuje ani sa neohne.
- Zabráni, aby sa skrutka po odtrhnutí zasekla vo vnútri. V prípade ak pôsobiaca sila prekročí 3 000 kg, skrutka sa odtrhne a jednoducho odpadne stranou, čo umožňuje jej rýchlu a jednoduchú výmenu.
Aj po výmene niekoľkých skrutiek zostávajú telesá pluhu v rovnakej hĺbke a v požadovanej pracovnej polohe.
-

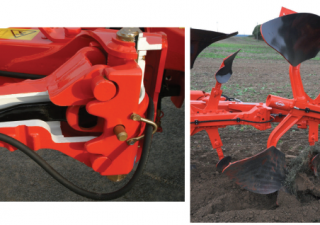

Non-stop hydraulické istenie
Veľmi ľahké použitie – tlak hlavy sa dá rýchlo upraviť zo 600 až do 1 300 kg jednoduchým natlakovaním alebo vypustením namontovaného akumulátora
na ráme.Hydraulický tlak okamžite po prekonaní prekážky vracia orbové teleso do nastavenej pracovnej hĺbky.
Ojedinelé možnosti prekonania prekážky: 70 cm horizontálny a 20 cm vertikálny výkyv.
Je to bezúdržbový systém založený na jednom otočnom bode.
-
Trojuholníková výstuha rámu
Hlavný rám je zosilnený trojuholníkovou výstuhou, ktorá je privarená na bočnú stranu prednej sekcie pluhu.
Toto zvyšuje pevnosť pluhu v tej časti, v ktorej podlieha pluh najväčšiemu zaťaženiu.
-
Odhrnovačky Triplex s rôznymi silnými vrstvami ocele
Odhrňovačky KUHN sa vyrábajú z rôznych vrstiev ocele Triplex. Hrúbka oteru vzdorných povrchov sa zvýšila na 3,3 mm = vynikajúci ochrana.
-
Nastavenie pracovného záberu na pluhu Multi-Master 123
Multi-Master: Záber 35, 40 a 45 cm je možné dosiahnuť premiestnením skrutky do otvorov, ktoré odpovedajú záberu pluhu.
-
Nastavenie pracovného záberu na pluhu Vari-Master 123
30 až 45 cm pre rozstup 90 cm a 30 až 50 cm pre rozstup 102 cm.
Pracovný záber sa mení hydraulicky z kabíny traktora. Korekcia nastavenia prvého orbového telesa a korekcia nastavenia pluhu prebiehajú automaticky pri zmene záberu. Pri obracaní sa pluh automaticky sťahuje do najmenšieho záberu, otočenie je plynulejšie a je dosiahnutá maximálna výška pohybu pluhu nad zemou. Po otočení sa pluh automaticky nastaví na pôvodný záber, ktorý je uložený v pamäti. -
Univerzálnosť
Vďaka celej rade možností a doplnkovej výbave je možné stroj prispôsobiť akýmkoľvek pracovným podmienkam – predradličky, kotúčové krájadlo, prepravné koleso, rôzne typy odhrňovačiek.
Technická špecifikácia - Multi Master 123
Multi Master 123 3E | Multi Master 123 4 | Multi Master 123 4E | Multi Master 123 5 | Multi Master 123 5E | Multi Master 123 6 | |
|---|---|---|---|---|---|---|
| Počet orbových telies, ks | 3 | 4 | 4 | 5 | 5 | 6 |
| Možnosť predĺženia | Áno | Nie | Áno | Nie | Áno | Nie |
| Maximálny povolený výkon traktora, kW/hp | 78/114 | 104/140 | 104/140 | 130/175 | 130/175 | 156/210 |
| Istenie proti preťaženiu | Mechanické - T, Hydraulické - NSH | Mechanické - T, Hydraulické - NSH | Mechanické - T, Hydraulické - NSH | Mechanické - T, Hydraulické - NSH | Mechanické - T, Hydraulické - NSH | Mechanické - T, Hydraulické - NSH |
| Pracovný záber orbového telesa, cm | 35, 40 a 45 | 35, 40 a 45 | 35, 40 a 45 | 35, 40 a 45 | 35, 40 a 45 | 35, 40 a 45 |
| Nastavenie záberu | Mechanicky - stupňovito | Mechanicky - stupňovito | Mechanicky - stupňovito | Mechanicky - stupňovito | Mechanicky - stupňovito | Mechanicky - stupňovito |
| Výška rámu, cm | 75 alebo 80 | 75 alebo 80 | 75 alebo 80 | 75 alebo 80 | 75 alebo 80 | 75 alebo 80 |
| Rozostup orbových telies, cm | 90 alebo 102 | 90 alebo 102 | 90 alebo 102 | 90 alebo 102 | 90 | 90 |
| Trojuholníková výstuha rámu | Štandard | Štandard | Štandard | Štandard | Štandard | Štandard |
| Prierez rámu, mm | 120 | 120 | 120 | 120 | 120 | 120 |
| Typ orbového telesa | Univerzálne, poloskrutkovité, pásikavé | Univerzálne, poloskrutkovité, pásikavé | Univerzálne, poloskrutkovité, pásikavé | Univerzálne, poloskrutkovité, pásikavé | Univerzálne, poloskrutkovité, pásikavé | Univerzálne, poloskrutkovité, pásikavé |
Technická špecifikácia - Vari Master 123
Vari Master 3E | Vari Master 4 | Vari Master 4E | Vari Master 5 | |
|---|---|---|---|---|
| Počet orbových telies, ks | 3 | 4 | 4 | 5 |
| Možnosť predĺženia | Áno | Nie | Áno | Nie |
| Maximálny povolený výkon traktora, kW/hp | 78/114 | 104/140 | 104/140 | 129/175 |
| Istenie proti preťaženiu | Mechanické - T, Hydraulické - NSH | Mechanické - T, Hydraulické - NSH | Mechanické - T, Hydraulické - NSH | Mechanické - T, Hydraulické - NSH |
| Pracovný záber orbového telesa, cm | 30 až 50 | 30 až 50 | 30 až 50 | 30 až 50 |
| Nastavenie záberu | Plynule - hydraulicky | Plynule - hydraulicky | Plynule - hydraulicky | Plynule - hydraulicky |
| Výška rámu, cm | 75 alebo 80 | 75 alebo 80 | 75 alebo 80 | 75 alebo 80 |
| Rozostup orbových telies, cm | 90 alebo 102 | 90 alebo 102 | 90 alebo 102 | 90 alebo 102 |
| Trojuholníková výstuha rámu | Štandard | Štandard | Štandard | Štandard |
| Prierez rámu, mm | 120 | 120 | 120 | 120 |
| Typ orbového telesa | Univerzálne, poloskrutkovité, pásikavé | Univerzálne, poloskrutkovité, pásikavé | Univerzálne, poloskrutkovité, pásikavé | Univerzálne, poloskrutkovité, pásikavé |
